Một hệ mái nhà bị võng hoặc bị gió lốc giật tung thường bắt nguồn từ lỗi kỹ thuật ít ai ngờ: liên kết xà gồ với kèo không đạt chuẩn lực chịu tải. Việc thực hiện liên kết xà gồ với kèo đúng phương pháp kỹ thuật không chỉ phân bổ đều tải trọng mái tôn hay ngói phía trên mà còn giữ cho toàn bộ hệ khung kèo thép mạ ổn định vững chãi qua nhiều năm.
Vai trò của liên kết xà gồ với kèo trong kết cấu mái
Trong kết cấu mái, xà gồ (purlin) là các thanh ngang chạy song song với đường sườn mái, có nhiệm vụ nâng đỡ trực tiếp vật liệu lợp mái như tôn hoặc ngói. Ngược lại, vì kèo (truss/rafter) là bộ phận chịu lực chính chạy dọc theo độ dốc mái, có nhiệm vụ truyền toàn bộ tải trọng mái xuống hệ thống cột và dầm bê tông cốt thép.

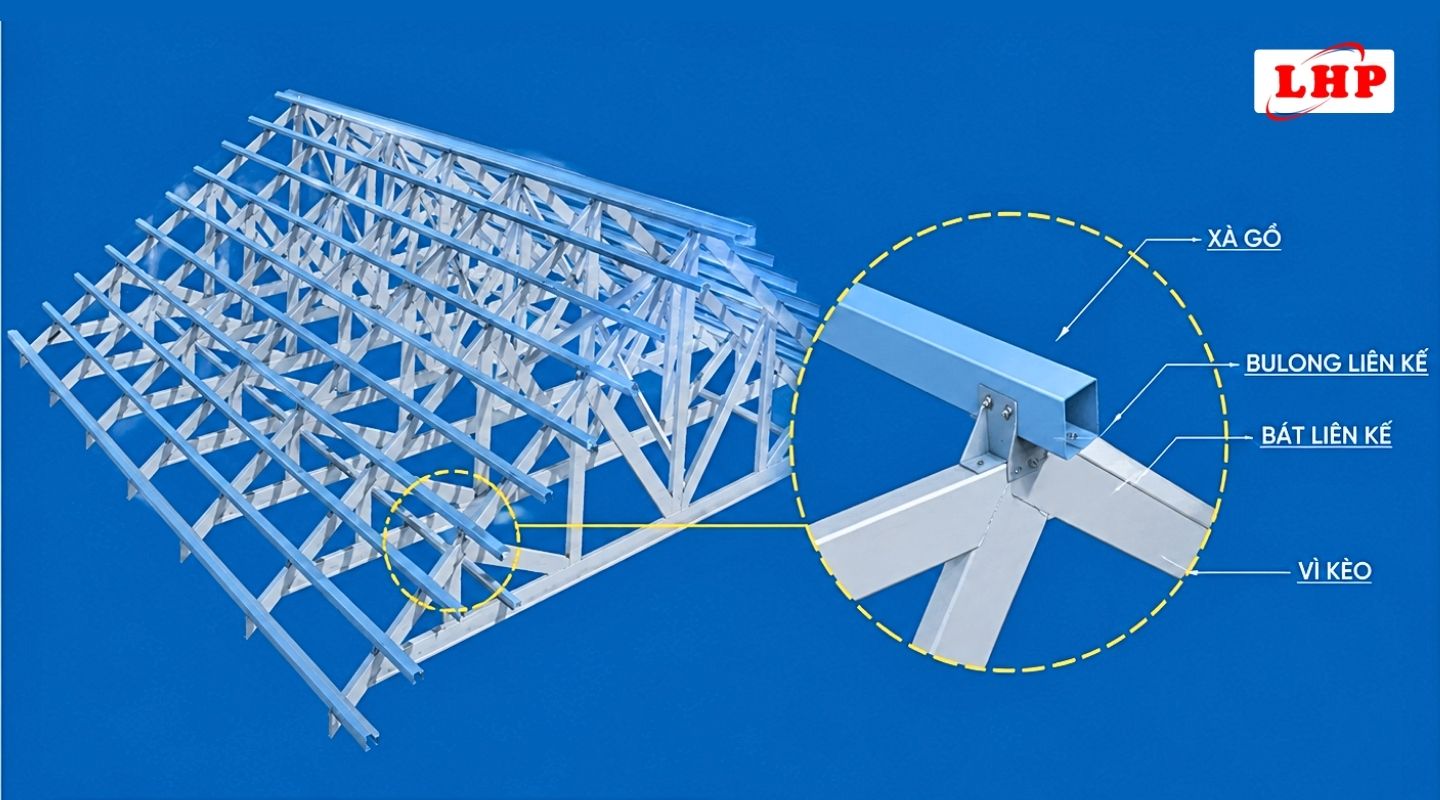

Điểm tiếp xúc giữa hai cấu kiện này chính là nút liên kết quyết định sự ổn định của hệ mái. Khi có tải trọng gió hút (wind uplift) hoặc tải trọng tĩnh từ mái ngói đè nặng, điểm liên kết này phải chịu lực cắt và lực kéo rất lớn. Theo tiêu chuẩn thiết kế kết cấu, độ võng cho phép của vì kèo theo phương thẳng đứng là L/240, trong khi độ võng của xà gồ là L/150 (với L là khẩu độ). Nếu mối liên kết lỏng lẻo hoặc thi công sai quy cách, hệ mái sẽ nhanh chóng bị biến dạng, gây ra tình trạng dột nước, nứt ngói hoặc tốc mái hoàn toàn khi bão lớn.
Các phương pháp liên kết xà gồ với kèo phổ biến
Tùy thuộc vào loại vật liệu khung kèo (thép đen, thép mạ kẽm cường độ cao hay gỗ) mà kỹ sư sẽ chỉ định phương án liên kết phù hợp. Dưới đây là ba giải pháp thi công phổ biến nhất tại các công trình hiện nay:
1. Liên kết bằng vít tự khoan cường độ cao
Đối với hệ khung kèo thép mạ trọng lượng nhẹ, liên kết bằng vít tự khoan là giải pháp tối ưu nhất. Các thanh xà gồ được liên kết trực tiếp vào cánh trên của vì kèo thông qua các ke liên kết (hoặc bas liên kết) và cố định bằng vít tự khoan mạ kẽm cường độ cao. Phương pháp này hoàn toàn không cần hàn, giúp bảo vệ lớp mạ kẽm chống rỉ sét của xà gồ, đồng thời đẩy nhanh tiến độ thi công lên gấp 2 lần.

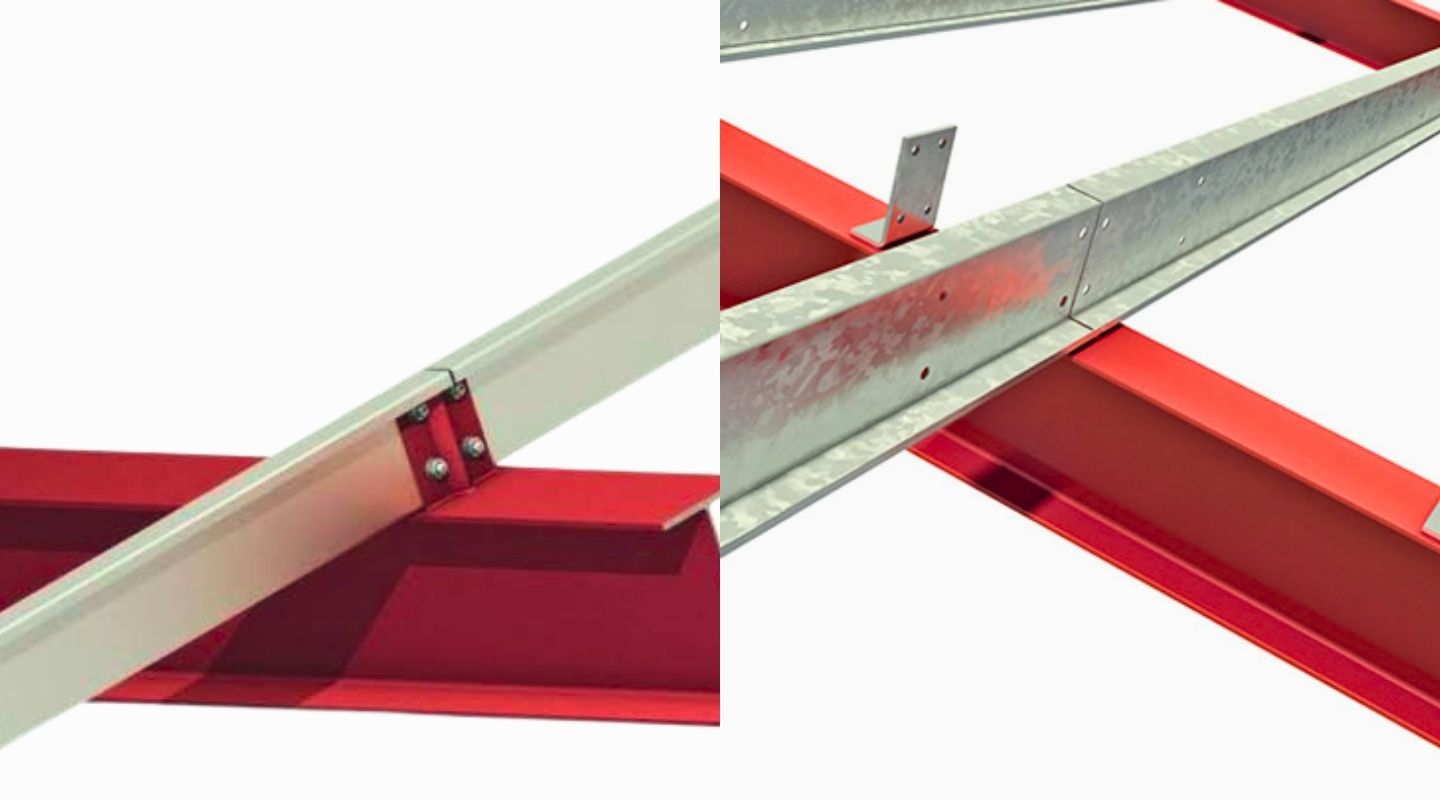

2. Liên kết bằng bu lông và bản mã
Đây là phương pháp kinh điển trong các nhà xưởng công nghiệp sử dụng khung kèo thép hình cỡ lớn (thép chữ I, chữ H). Bản mã thép được hàn sẵn vào vì kèo tại các vị trí đặt xà gồ. Sau đó, xà gồ được cố định vào bản mã thông qua hệ thống bu lông cường độ cao cấp bền 8.8 (thường dùng các loại bu lông M20, M22 hoặc M24). Để liên kết chắc chắn hệ khung kèo này với đà bê tông, thợ thi công thường dùng thêm bu lông đạn cường độ cao có lực kéo đứt lớn hơn 45 kN/m2 nhằm đảm bảo an toàn tuyệt đối.
3. Liên kết bằng mối hàn trực tiếp
Phương pháp hàn thường áp dụng cho hệ kèo làm bằng thép hộp đen hoặc thép hộp mạ kẽm truyền thống (như loại xà gồ hộp vuông hoặc xà gồ hộp chữ nhật). Khi thi công xà gồ thép hộp, thợ hàn sẽ đính trực tiếp xà gồ vào thanh kèo. Tuy nhiên, nhiệt độ cao khi hàn sẽ làm cháy lớp mạ kẽm bảo vệ bên ngoài. Do đó, thợ thi công bắt buộc phải gõ sạch xỉ hàn, mài nhẵn và sơn phủ hai lớp sơn chống gỉ (sơn lót và sơn màu) ngay tại vị trí mối hàn để ngăn ngừa quá trình oxy hóa từ môi trường ẩm ướt.
Đối với các công trình dân dụng sử dụng thép hộp, việc tham khảo giá xà gồ 40×80 mạ kẽm chất lượng cao từ các đại lý uy tín sẽ giúp tối ưu hóa chi phí vật tư mà vẫn đảm bảo độ dày mối hàn tiêu chuẩn.
Tiêu chuẩn khoảng cách khi liên kết xà gồ với kèo
Khoảng cách giữa các thanh xà gồ không được đặt tùy tiện mà phải tuân theo tính toán chịu lực nghiêm ngặt của kỹ sư thiết kế. Khoảng cách này phụ thuộc trực tiếp vào tải trọng mái, độ dốc mái và loại vật liệu lợp.
Đối với mái lợp tôn
Mái tôn có trọng lượng nhẹ nhưng chịu lực cản gió lớn. Khoảng cách xà gồ cho mái tôn thông thường dao động từ 750 mm đến 1200 mm. Đối với các vùng thường xuyên có gió bão lớn, khoảng cách này nên thu hẹp về mức 750 mm – 900 mm để tăng khả năng chống giật. Bạn có thể tham khảo bảng giá xà gồ mới nhất để lựa chọn độ dày thép phù hợp với khoảng cách bước xà gồ đã thiết kế.

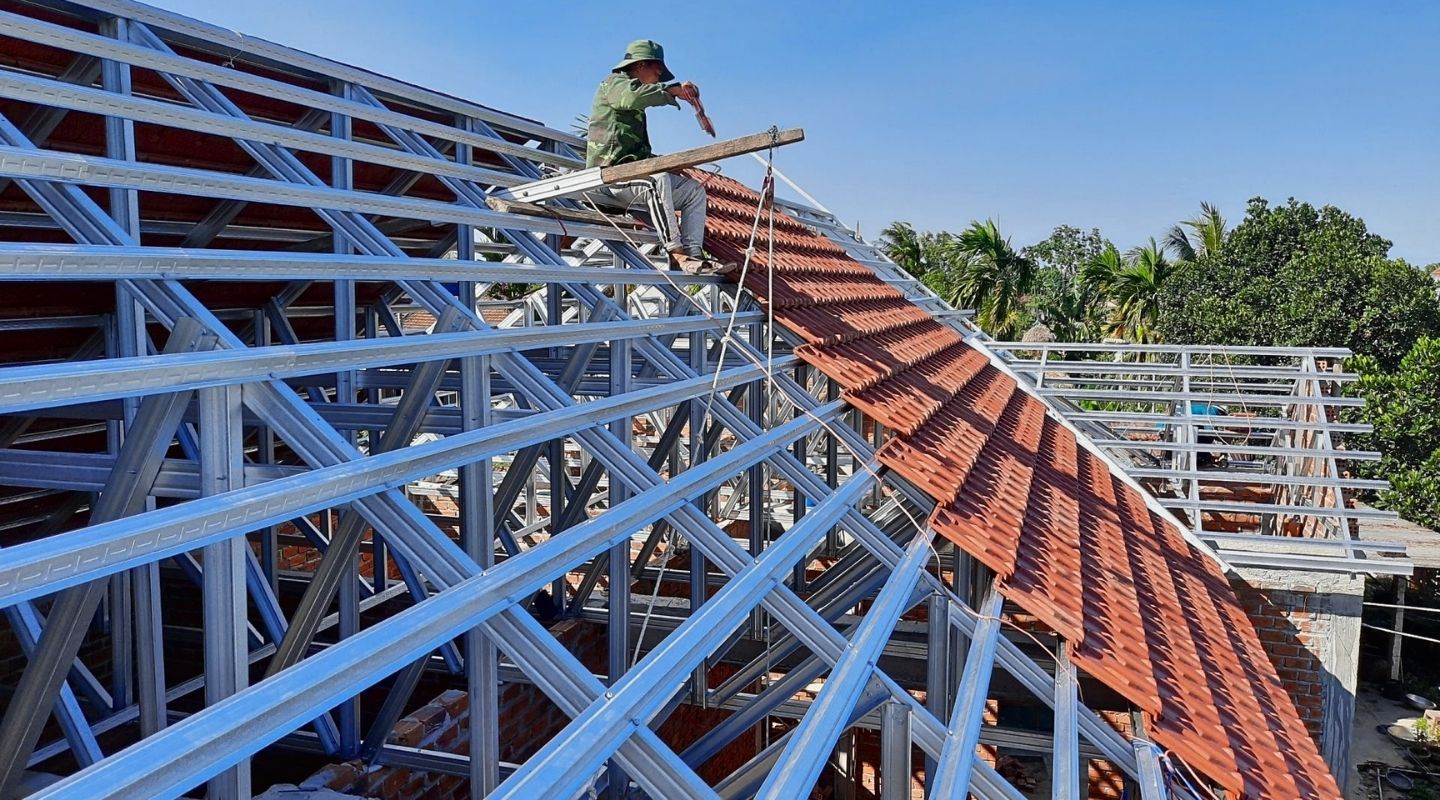

Đối với mái lợp ngói
Mái ngói có tải trọng tĩnh rất nặng (khoảng 40 – 50 kg/m2). Do đó, cấu trúc liên kết yêu cầu độ dày đặc cao hơn:
- Hệ khung kèo 2 lớp: Khoảng cách giữa các vì kèo tối ưu nhất là 1.2 m, các thanh xà gồ được đặt trực tiếp lên kèo với khoảng cách từ 1.0 m đến 1.1 m.
- Hệ khung kèo 3 lớp (gồm kèo, cầu phong và lito): Khoảng cách giữa các vì kèo có thể rộng hơn, nhưng khoảng cách giữa các thanh cầu phong đỡ lito (hoặc hệ xa go z cỡ nhỏ làm lito) bắt buộc phải nằm trong khoảng hẹp từ 800 mm đến 900 mm để đảm bảo ngói không bị xô lệch hoặc võng nứt theo thời gian.
Dưới đây là bảng tổng hợp các thông số liên kết tiêu chuẩn giữa xà gồ và vì kèo:
| Loại kết cấu mái | Khoảng cách kèo tối ưu | Khoảng cách xà gồ tiêu chuẩn | Vật liệu liên kết khuyên dùng |
|---|---|---|---|
| Mái tôn nhà xưởng | 4.0m – 6.0m | 750mm – 1200mm | Bu lông M20/M22 + Bản mã |
| Mái ngói hệ 2 lớp | 1.1m – 1.3m | 1000mm – 1100mm | Vít tự khoan mạ kẽm |
| Mái ngói hệ 3 lớp | 1.5m – 1.8m | 800mm – 900mm | Vít tự khoan cường độ cao |
Những lỗi kỹ thuật nghiêm trọng cần tránh khi thi công
Trong quá trình giám sát thi công tại các công trình ở khu vực miền Nam, Sắt Thép Lộc Hiếu Phát nhận thấy nhiều đội thợ vẫn mắc phải những lỗi kỹ thuật nguy hiểm sau:
- Bỏ qua bước sơn chống gỉ mối hàn: Đây là nguyên nhân hàng đầu khiến các điểm liên kết xà gồ thép hộp bị ăn mòn, rỉ sét sau vài năm sử dụng, dẫn đến nguy cơ sập mái khi có giông lốc.
- Dùng sai chủng loại vít: Sử dụng vít tự khoan chất lượng kém, không có gioăng cao su chống thấm hoặc bước ren quá nông làm cho liên kết bị rơ, lỏng lẻo sau một thời gian chịu rung động từ gió.
- Khoảng cách xà gồ quá thưa: Để tiết kiệm chi phí vật tư, một số chủ nhà tự ý kéo giãn khoảng cách xà gồ vượt quá mức cho phép, dẫn đến hiện tượng mái tôn bị võng ở giữa, đọng nước mưa và gây dột rỉ nghiêm trọng.
Câu hỏi thường gặp về liên kết xà gồ với kèo
Làm thế nào để liên kết xà gồ với vì kèo chắc chắn nhất?
Để đảm bảo liên kết chắc chắn nhất, bạn cần chọn đúng phương pháp liên kết phù hợp với loại vật liệu. Với hệ kèo thép nhẹ, hãy dùng ke liên kết chuyên dụng kết hợp với vít tự khoan cường độ cao. Với hệ kèo thép hình nặng, bắt buộc phải dùng bản mã dày tối thiểu 6mm và cố định bằng bu lông cấp bền 8.8 trở lên. Mối nối phải được siết chặt bằng máy siết lực chuyên dụng để tránh hiện tượng rơ lỏng tự nhiên.
Khoảng cách giữa các xà gồ cho mái tôn nên là bao nhiêu?
Khoảng cách xà gồ cho mái tôn thông thường dao động từ 750mm đến 1200mm. Con số cụ thể phụ thuộc vào độ dày của tôn lợp (tôn càng dày thì khoảng cách xà gồ càng lớn) và tải trọng gió của khu vực xây dựng. Đối với những vùng sát biển hoặc thường xuyên chịu ảnh hưởng của bão, khoảng cách này nên được rút ngắn xuống dưới 900mm để tăng cường khả năng chịu lực giật ngược.
Sự khác biệt thực tế giữa xà gồ và vì kèo là gì?
Xà gồ và vì kèo là hai bộ phận có vai trò hoàn toàn khác nhau trong hệ chịu lực của mái. Vì kèo là bộ phận chịu lực chính, chạy dọc theo chiều dốc của mái (vuông góc với đường sườn mái) và truyền lực xuống cột nhà. Xà gồ là các thanh ngang đặt vuông góc lên trên vì kèo (chạy song song với đường sườn mái), có nhiệm vụ đỡ trực tiếp các tấm tôn hoặc ngói lợp và truyền tải trọng đó vào hệ vì kèo.
Có nên sử dụng phương pháp hàn trực tiếp xà gồ thép mạ kẽm không?
Không nên hàn trực tiếp lên xà gồ thép mạ kẽm cường độ cao (loại thép siêu nhẹ mạ hợp kim nhôm kẽm). Nhiệt độ cao của mối hàn sẽ phá hủy hoàn toàn lớp mạ bảo vệ, khiến thép bị rỉ sét từ bên trong và nhanh chóng bị mục nát. Đối với loại vật liệu này, bắt buộc phải sử dụng liên kết bằng vít tự khoan cường độ cao và các phụ kiện ke liên kết chuyên dụng để giữ nguyên vẹn khả năng chống ăn mòn của thép.
Làm sao để hạn chế tình trạng rỉ sét tại các điểm liên kết xà gồ thép đen?
Đối với xà gồ thép đen hoặc thép hộp mạ kẽm thông thường sử dụng phương pháp hàn, bạn cần thực hiện quy trình xử lý chống gỉ nghiêm ngặt: Ngay sau khi hàn xong, hãy dùng bàn chải sắt hoặc máy mài để làm sạch hoàn toàn xỉ hàn. Sau đó, quét ngay một lớp sơn lót chống gỉ giàu kẽm (zinc-rich primer), đợi khô rồi phủ tiếp lớp sơn màu đồng màu với xà gồ. Điều này ngăn chặn nước mưa thẩm thấu vào các kẽ hở của mối hàn.
